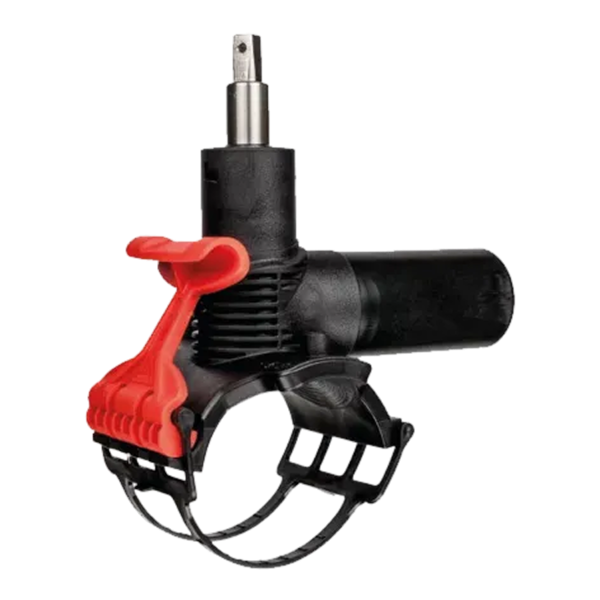

DAV drukaanboorventiel PE100 SDR11 160x40 L=208 Red Snap

Drukaanboorventiel van FRIALEN (Aliaxis): een aftakzadel met ingebouwde boor en afsluiter voor een PE-hoofdleiding d160, met een spie-eind d40 voor de aftakking. De bouwhoogte is 208 mm. Het zadel wordt zonder gereedschap vastgezet met de snelspanhendel RED SNAP. Het zadel is van PE 100 en wordt elektrisch op de hoofdleiding gelast.

Na het lassen en de afkoeltijd wordt met de bedieningssleutel aangeboord (9 omwentelingen); daarna blijft het ventiel bedienbaar om de aftakking open of dicht te zetten. Voor gasleidingen tot 10 bar en waterleidingen tot 16 bar.

Verwerking

Verwijder de oxidelaag van het zadelvlak en van het spie-eind, en reinig met PE-reiniger. Zet het zadel vast, lees de barcode in met het lasapparaat en las. Las de aansluitleiding met een FRIALEN-mof op de aftakking en voer zo nodig een drukproef uit voordat er wordt aangeboord.
