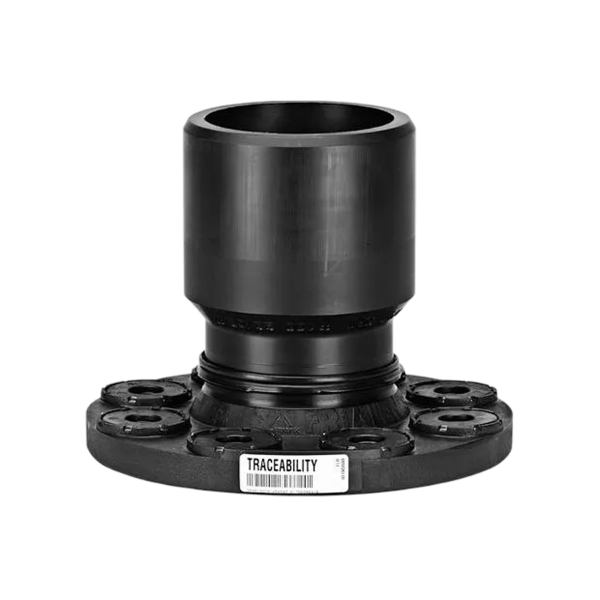

FRIALEN flensreductie FLR d110 x DN80 van PE 100 SDR 11: voorlasflens met ingebouwde reductie, PE-spie-eind d110 en vaste flens DN80, tot 16 bar water.
Flensreductie FLR van FRIALEN: een compact onderdeel dat de overgang van PE naar een flens combineert met een reductie, bijvoorbeeld voor een flensafsluiter in een kleinere aftakking (met een FRIALEN-T-stuk of aftakzadel SA) of voor een hydrant op een FRIALEN-knie met voetstuk WF 90° d110. FRIALEN-bestelnummer 616065.
PE 100 SDR 11, maximaal toelaatbare bedrijfsdruk 16 bar (water). Het spie-eind d110 wordt volgens de FRIALEN-montagehandleiding gelast; de vaste flens DN80 is uitgevoerd volgens DIN EN 1092-1 (steekcirkel 160 mm, 8 boutgaten). Corrosiebescherming is niet nodig en door de constructie vloeit het PE bij de flensverbinding niet koud weg. Afmetingen: flens Ø 204 mm, lengte 161 mm; gewicht 3,500 kg.
Verwerking
Gebruik onderlegringen bij de flensbouten. Alle gangbare profiel- en vlakke pakkingen zijn bruikbaar; FRIALEN raadt profielpakkingen type G-St aan. Volg voor het aanhaalmoment de opgave van de pakkingfabrikant.
Technische specificaties
- Artikelnummer
- 8019-010252
- Productgroep
- Drukleidingsystemen
- Klasse
- SDR11
- Keurmerk
- Water
- Materiaal
- PE100
- Aansluiting 1
- 110
- Synoniem
- Voorlasflens
- Merk
- FRIALEN
