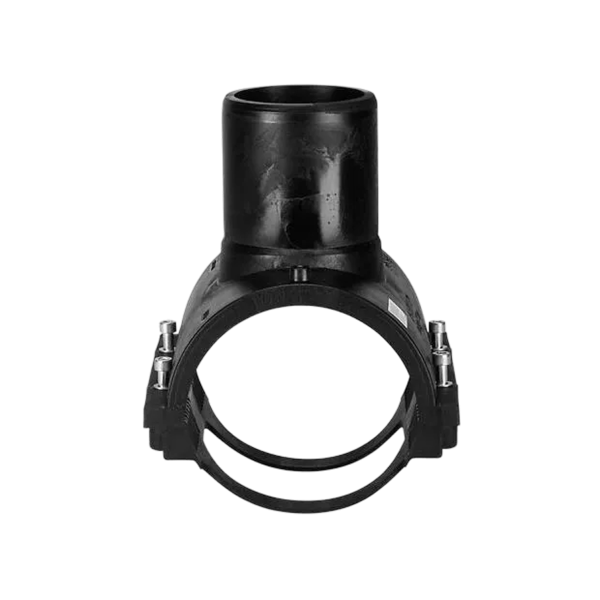

FRIALEN SA reduceerzadel SDR11 d160x63mm

Elektrolas-aftakzadel met spie-eind (reduceerzadel) voor een aftakking d63 op een PE-hoofdleiding d160. Het zadel wordt gelast en aangeboord op een leiding die niet onder druk staat; het aanboren gebeurt met aanboorgereedschap. De aftakking wordt met een FRIALEN-mof of door stuiklassen verder aangesloten.

Het is een elektrolasfitting van PE 100 uit het FRIALEN-programma van Aliaxis: het lasapparaat leest de lasgegevens van de barcode en versmelt buis en fitting tot een dichte, trekvaste verbinding. Een lasindicator laat zien dat er gelast is; of de las goed is, meldt alleen het lasapparaat. Een SDR11-fitting is te lassen op PE-buis SDR11 en op dunnere buis tot en met SDR17,6, zolang de wanddikte minimaal 3 mm is.

Bij SDR11 geldt voor water een maximale druk van 16 bar en voor gas 10 bar; boven 20 °C is dat minder.

Verwerking

Verwijder de oxidelaag van het zadelvlak op de buis en reinig buis en zadel met PE-reiniger. Zet het zadel vast op de buis, lees de barcode in met het lasapparaat en las. Houd de afkoeltijd op de barcode aan voordat er wordt aangeboord of op druk gebracht.
