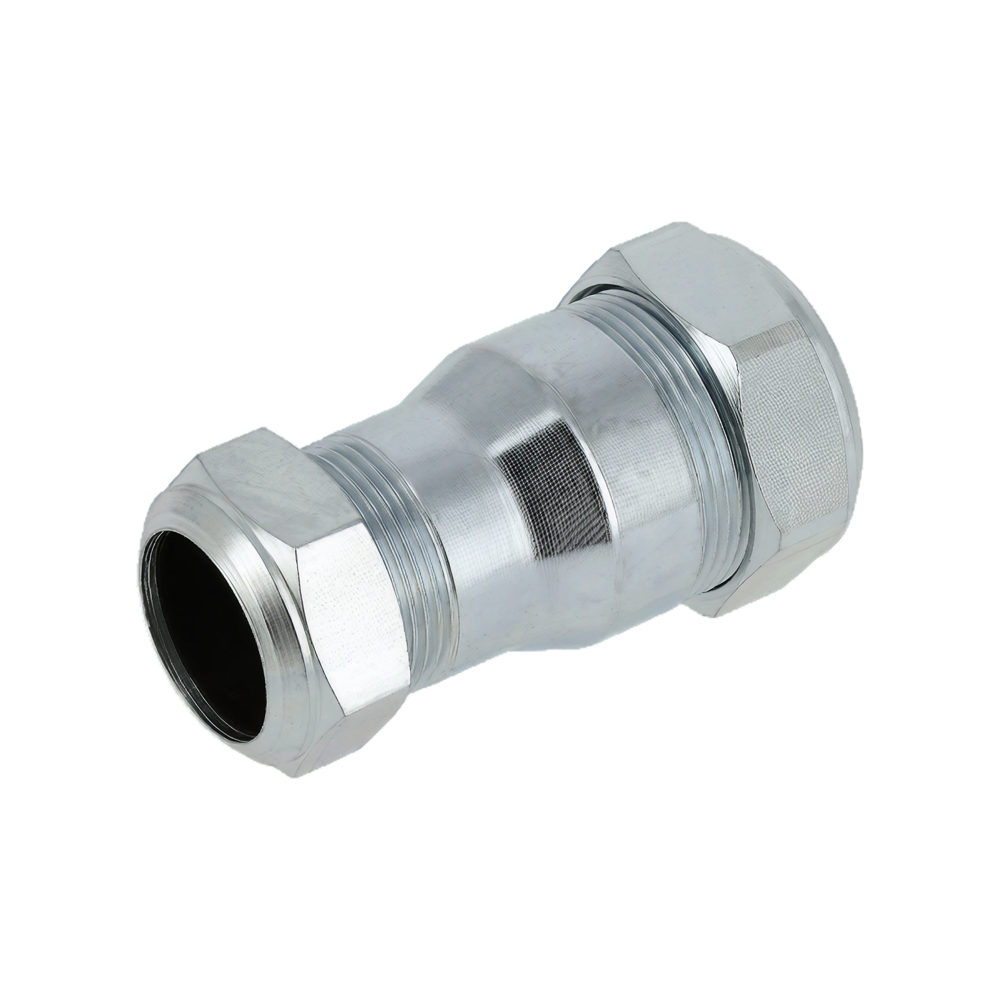

Bonfix rechte verloopkoppeling met knelaansluitingen van 28 mm en 22 mm, voor cv-installaties.
Rechte verloopkoppeling, type 104, met knelaansluitingen van 28 mm en 22 mm. Bonfix-artikel 53110.
Bij het aandraaien van de knelmoer klemt de knelring op de buis en dicht hij de verbinding af. Een speciale knelring maakt ook de verbinding tussen dikwandige en dunwandige buis mogelijk.
Staalverzinkt (C-staal), alleen voor cv-installaties: van 0 tot 90 °C (piek 120 °C), tot 10 bar bij 15 °C en 6 bar bij 90 °C. Geschikt voor dunwandige staalverzinkte buis (EN 10305-3), dikwandige stalen cv-buis (DIN 2440) met de dikwandige knelring, en koperbuis volgens EN 1057 (halfharde of zachte buis met een steunhuls).
Verwerking
Kort de buis af en ontbraam hem. Schuif eerst de knelmoer en dan de knelring op de buis, steek de buis tot de aanslag in en draai de moer handvast aan; trek hem daarna 1,5 slag (9 sleutelvlakken) na. Gebruik bij hergebruik altijd nieuwe knelringen.
Technische specificaties
- Artikelnummer
- 80231096
- Productgroep
- Bonfix
- Artikelnummer leverancier
- 53110
- Materiaal
- Staal verzinkt
- Aansluiting 1
- 28
- Aansluiting 2
- 22
- Synoniem
- Verloopkoppeling
- Type
- Knelfittingen
- Merk
- Bonfix
