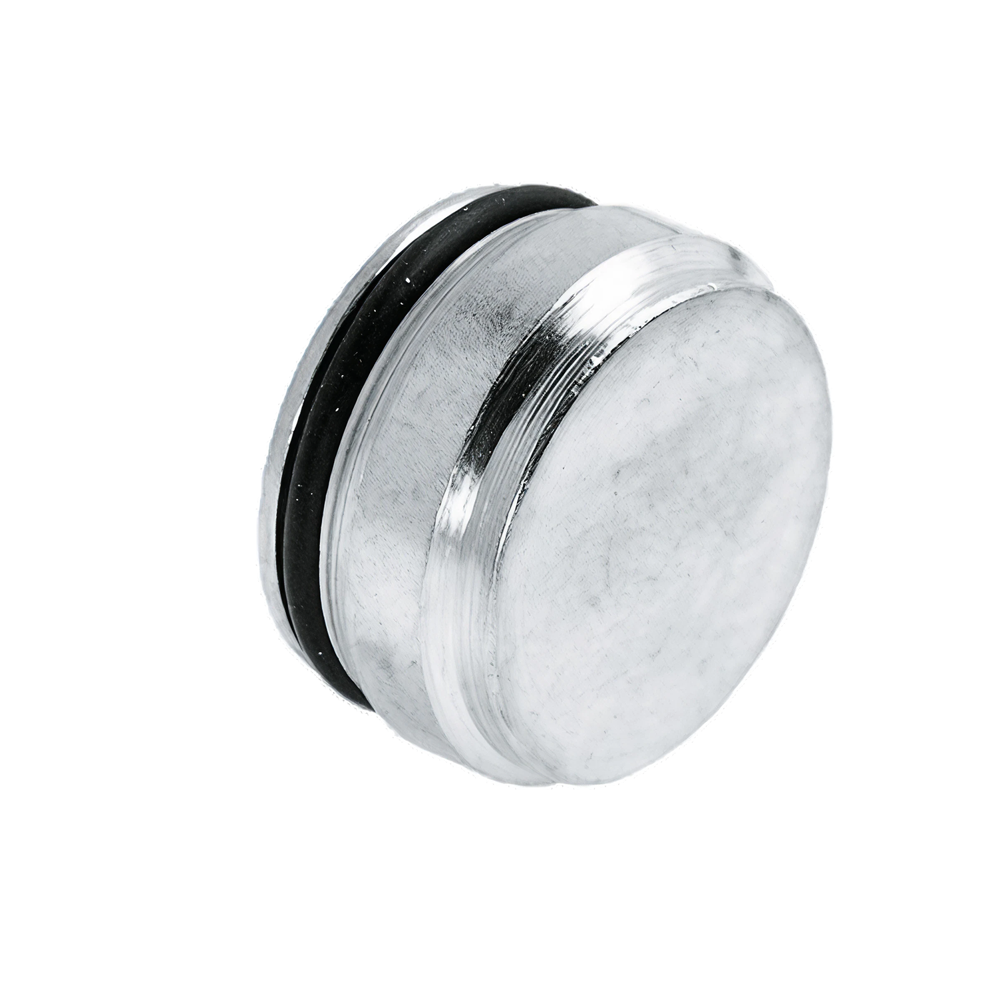

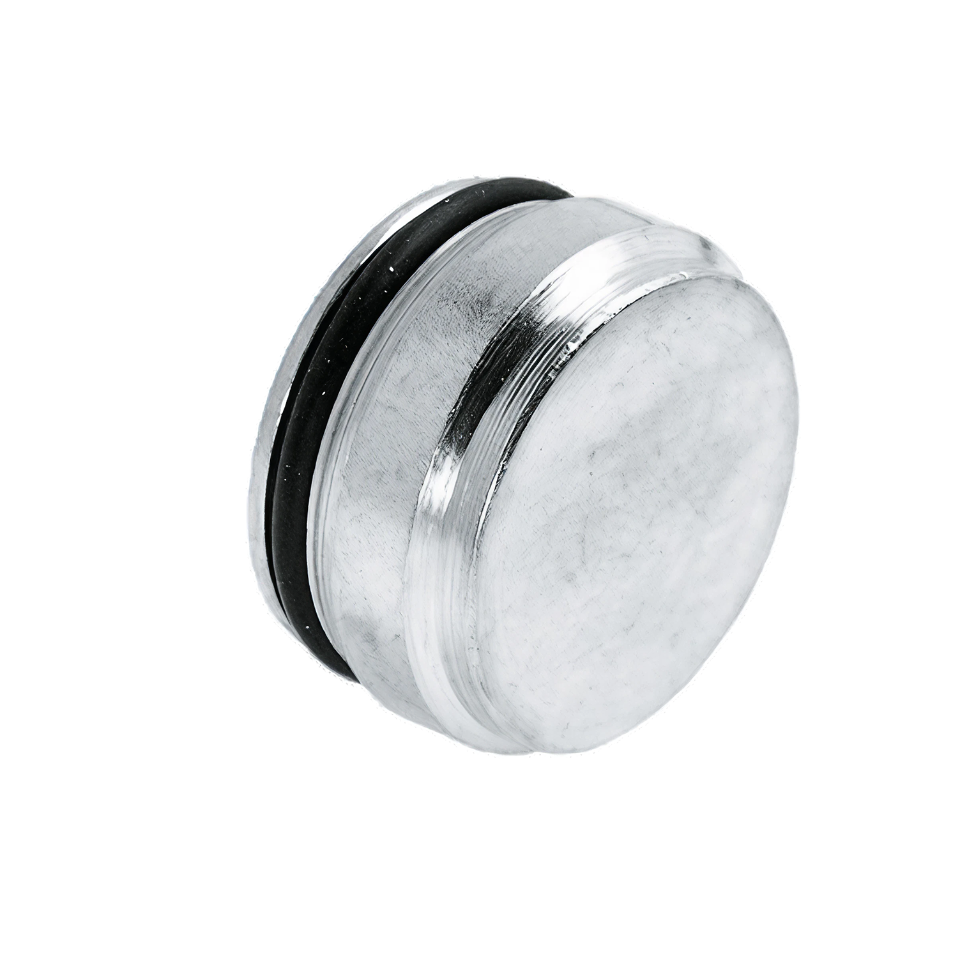

Bonfix afsluitplaatje met O-ring voor een knelaansluiting van 22 mm, voor cv-installaties.
Afsluitplaatje, type 202, met geïntegreerde O-ring, om een staalverzinkte knelaansluiting van 22 mm blind af te sluiten. Bonfix-artikel 55710.
Bij het aandraaien van de knelmoer klemt de knelring op de buis en dicht hij de verbinding af. Een speciale knelring maakt ook de verbinding tussen dikwandige en dunwandige buis mogelijk.
Staalverzinkt (C-staal), alleen voor cv-installaties: van 0 tot 90 °C (piek 120 °C), tot 10 bar bij 15 °C en 6 bar bij 90 °C. Geschikt voor dunwandige staalverzinkte buis (EN 10305-3), dikwandige stalen cv-buis (DIN 2440) met de dikwandige knelring, en koperbuis volgens EN 1057 (halfharde of zachte buis met een steunhuls).
Verwerking
Kort de buis af en ontbraam hem. Schuif eerst de knelmoer en dan de knelring op de buis, steek de buis tot de aanslag in en draai de moer handvast aan; trek hem daarna 1,5 slag (9 sleutelvlakken) na. Gebruik bij hergebruik altijd nieuwe knelringen.
Technische specificaties
- Artikelnummer
- 80231205
- Productgroep
- Bonfix
- Artikelnummer leverancier
- 55710
- Materiaal
- Staal verzinkt
- Aansluiting 1
- 22
- Synoniem
- Afsluitplaat
- Type
- Knelfittingen
- Merk
- Bonfix
