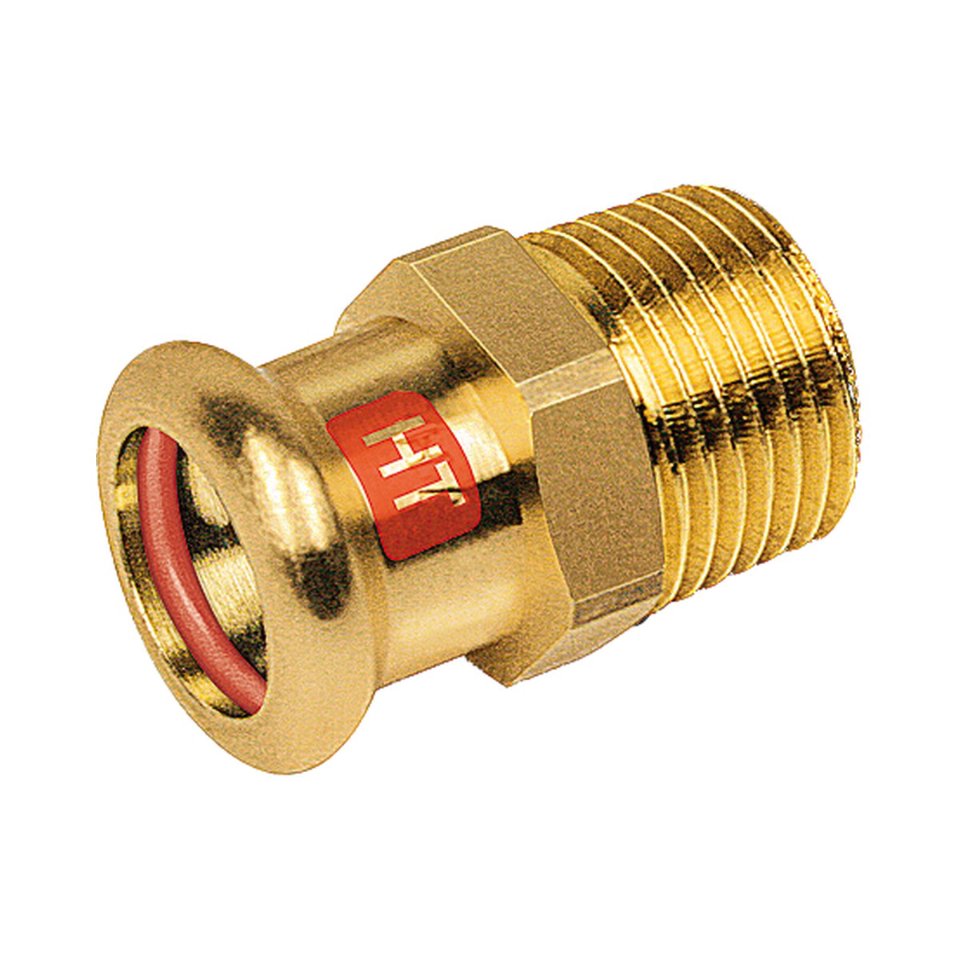

Bonfix M-Press puntstuk van roodkoper (solaruitvoering): overgang van een persmof van 64 mm naar 2 1/2" buitendraad.
Puntstuk: overgang van een persmof van 64 mm naar 2 1/2" buitendraad. Deze fitting uit het Bonfix M-Press-programma is van roodkoper (Cu-DHP) met een rode FKM-afdichtingsring en een rode HT-markering, voor hogere temperaturen.
De persmof past op koperbuis volgens EN 1057 (solaruitvoering 12 tot 64 mm). Persen gebeurt met een persbek met het originele M-profiel; een niet-geperste verbinding lekt bij de druktest (Leak Before Pressed). Door Push & Stay blijven buis en fitting na het insteken op hun plaats, ook bij verticale montage.
Voor solarinstallaties en water bij hogere temperatuur, perslucht, inerte gassen, koelwater, lagedrukstoom, stadsverwarming, stookolie en diesel: tot 16 bar en van -20 tot +200 °C. Drinkwater en gas staan niet bij de toepassingen van deze uitvoering; daarvoor zijn er de zwarte (water) en de gele (gas) uitvoering.
Verwerking
Kort de buis haaks af en ontbraam hem binnen en buiten. Controleer of de afdichtingsring goed ligt, steek de buis met een licht draaiende beweging tot de aanslag in en markeer de insteekdiepte. Pers één keer, zonder de persgang te onderbreken.
