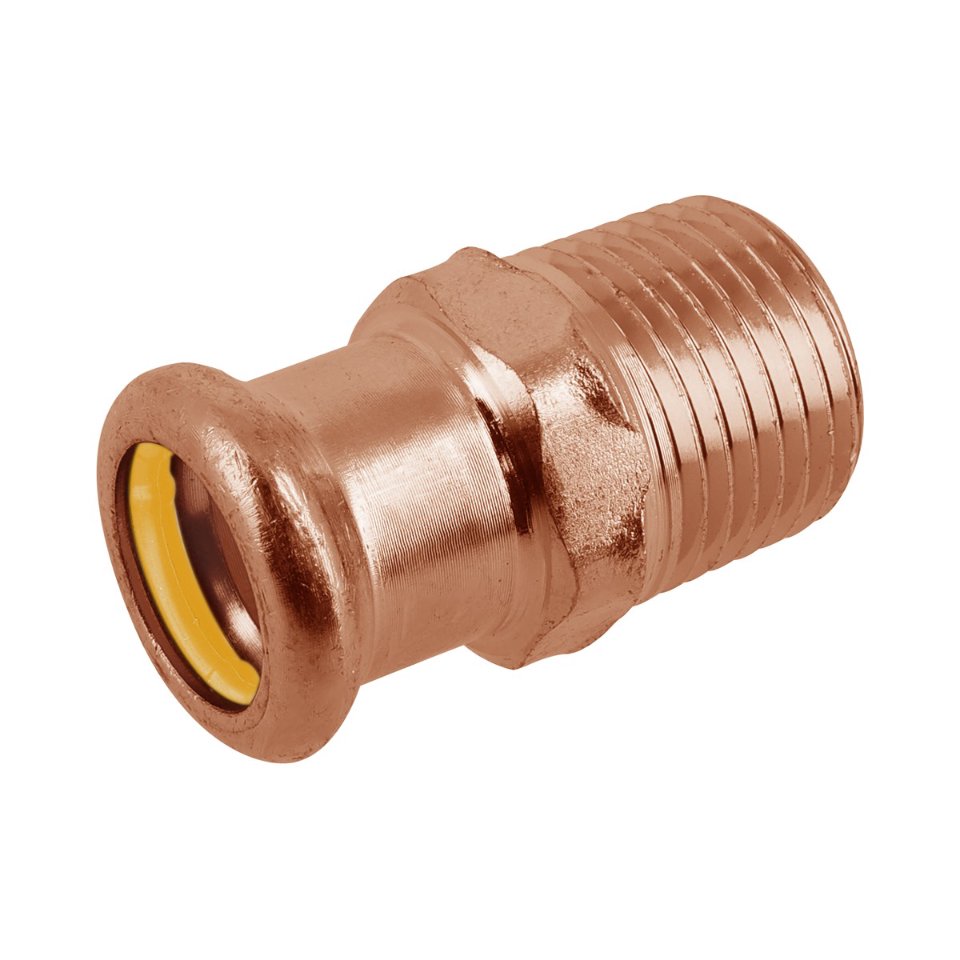

Bonfix M-Press puntstuk van roodkoper (gasuitvoering): overgang van een persmof van 22 mm naar 1/2" buitendraad.
Puntstuk: overgang van een persmof van 22 mm naar 1/2" buitendraad. Deze fitting uit het Bonfix M-Press-programma is van roodkoper (Cu-DHP) met een gele HNBR-afdichtingsring en een gele markering, zodat hij niet met water- of solarfittingen wordt verwisseld.
De persmof past op koperbuis volgens EN 1057 (gasuitvoering 12 tot 54 mm). Persen gebeurt met een persbek met het originele M-profiel; een niet-geperste verbinding lekt bij de druktest (Leak Before Pressed). Door Push & Stay blijven buis en fitting na het insteken op hun plaats, ook bij verticale montage.
Voor aardgas, LPG, propaan en butaan tot 5 bar en voor technische gassen tot 16 bar, van -20 tot +70 °C. Dit artikel heeft GASTEC QA-keur voor gas, en is volgens GASTEC QA KE 214 geschikt voor waterstof.
Verwerking
Kort de buis haaks af en ontbraam hem binnen en buiten. Controleer of de afdichtingsring goed ligt, steek de buis met een licht draaiende beweging tot de aanslag in en markeer de insteekdiepte (22 mm: 28 mm). Pers één keer, zonder de persgang te onderbreken.
