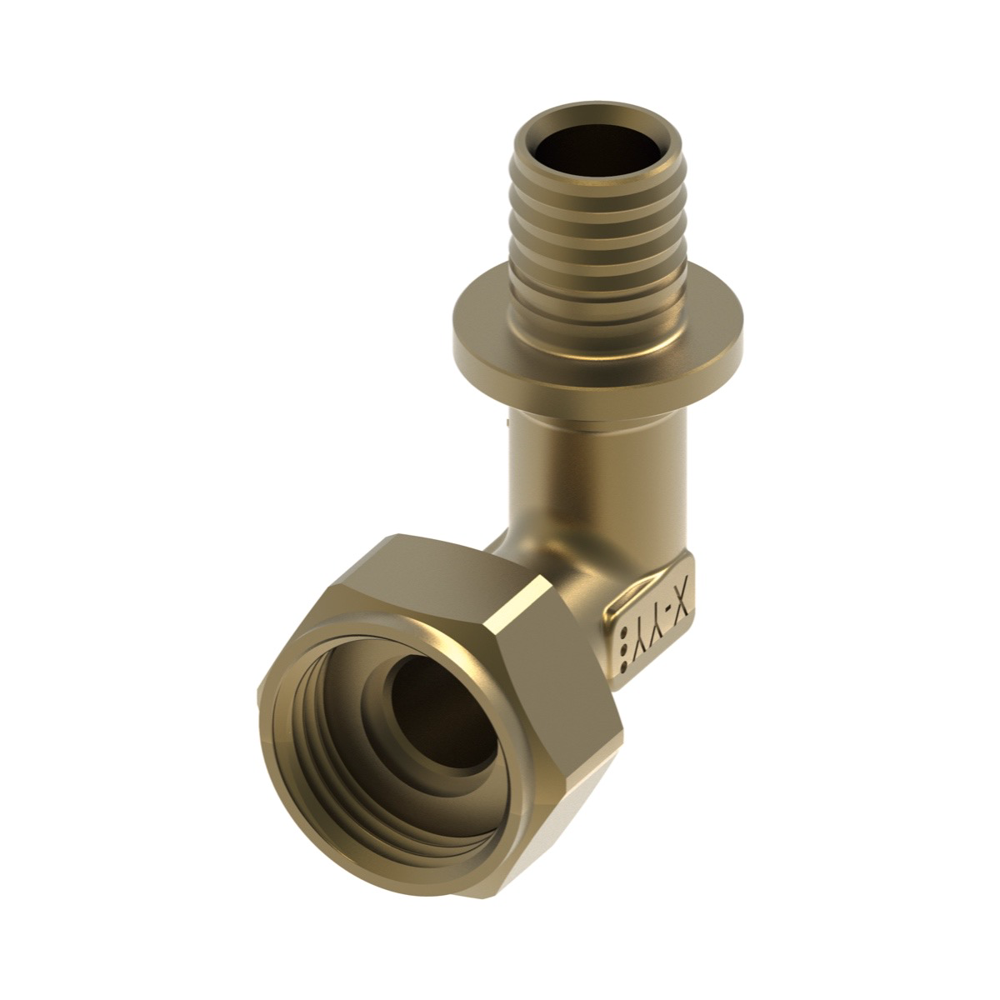

TECEflex-hoekverbinding, vlakafdichtend, messing 20 x 1/2"

Haakse draadfitting: persaansluiting met wartel en vlakke dichting, maat 20 x 1/2". Uit het TECEflex-systeem met drukhulzen (axiale perstechniek), TECE-bestelnummer 767591.

De fitting is van standaard messing. Standaard messing is volgens TECE niet geschikt voor drinkwater boven de TECE-grenscurve (verhouding hydrogeencarbonaat tot chloride en sulfaat), vanwege ontzinking.

De verbinding werkt zonder O-ring: de buis wordt opgetrompt, op de fitting geschoven en een drukhuls wordt axiaal over buis en fitting geperst. Een niet-geperste verbinding lekt bij de druktest. De drukhuls wordt apart besteld: messingkleurig voor Alupexbuis, zilverkleurig voor PE-Xc-kunststofbuis.

Voor drinkwater (toepassingsklasse 2, 10 bar), verwarming (klasse 5, 10 bar met Alupexbuis) en perslucht (werkdruk 12 bar, maximaal 60 °C); alleen met originele TECEflex-buis.

Verwerking

Knip de buis haaks af met de TECE-buissnijtang (vanaf 40 mm met de kunststofpijpsnijder), schuif de drukhuls met de gladde zijde naar de fitting over de buis, trompt de buis op met de passende optrompkop en schuif hem direct tot de laatste zaagtand op de fitting. Pers de drukhuls axiaal tegen de kraag van de fitting (TECEflex-perstang of RazFaz tot 32 mm, PMA vanaf 40 mm).
